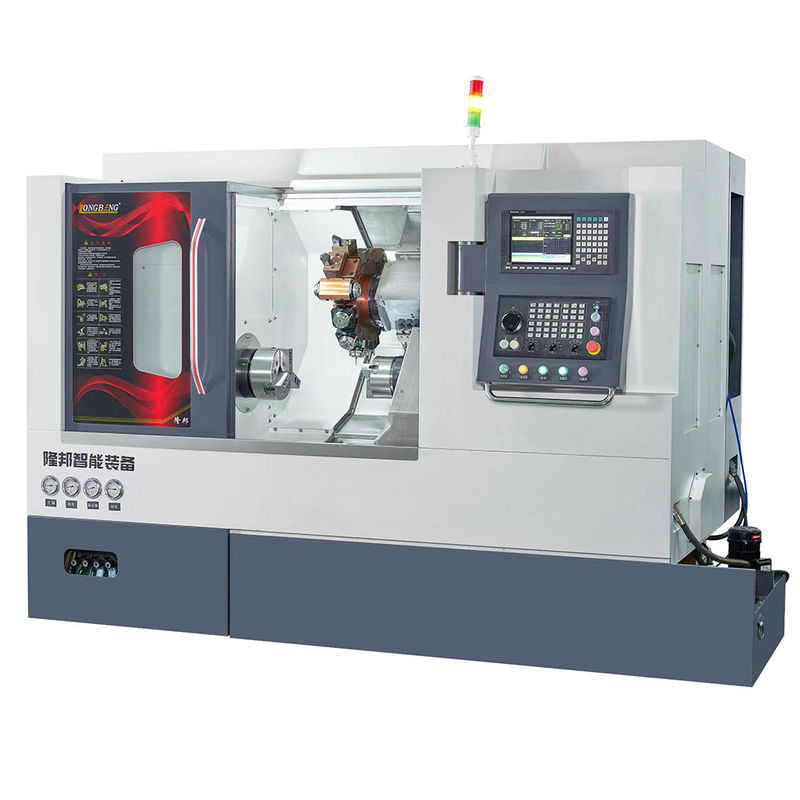

Système de réglage de l'axe Y de la machine à tour vertical CNC

Détails sur le produit:

Document:	product catalog2.1.pdf

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	Contact Us
Détails d'emballage:	Boîte en bois
Délai de livraison:	45 à 60 jours
Conditions de paiement:	T/T
Capacité d'approvisionnement:	20 unités/mois

Contact

Description de produit détaillée

Max. Longueur de la pièce (mm):	550	Capacité d'usinage:	Une charge lourde
Largeur du lit (mm):	35 millimètres	Puissance du moteur à broche ((kW):	11
Nombre de broches:	Deux jumeaux	Nombre d'axes:	4
Voyage (axe X):	250 mm	Voyage (axe Z) (mm):	550 mm
Mettre en évidence:	Machines à tourner les moulins à commande Siemens , Machine à tour vertical à commande numérique par CNC Siemens , Machines à tour vertical CNC à axe Y

Système de réglage de l'axe Y de la machine à tour vertical CNC

Définition

La W7-8/6CYD est une machine de tournage et de fraisage avec un axe Y. La conception à double broche permet l'accrochage automatique de la pièce, permettant l'usinage complet d'une pièce en une seule configuration.En plus, l'inclusion de l'axe Y lui permet de manipuler des pièces plus complexes, ce qui en fait une machine très polyvalente.Cette machine améliore considérablement la capacité de nos clients à prendre sur un plus large éventail de commandes.

Spécification

Paramètre	Unité	Le nombre d'heures d'attente Outil à tourner et fraisage à double fuseau interpolé à l'axe Y
Max. diamètre de rotation	mm	Φ300
Max. Longueur d'usinage	mm	550
Max. diamètre de balancement	mm	1ère broche: Φ500; 2ème broche: Φ220
Diamètre d'alimentation de la barre	mm	La première broche: <Φ52; la deuxième broche: <Φ46
Forage par broche	mm	1ère broche: Φ66; 2ème broche: Φ56
Vitesse maximale de la broche	RPM	1ère broche: 3500; 2ème broche: 4000
Voyage par axe X	mm	220
Voyage sur l'axe Y	mm	110
Voyage par axe Z	mm	600
Voyage sur l'axe B	mm	610

Autres informations

CNC ou non	lit incliné ou non	Système hydraulique
CNC	en pente	Les canaux

Description des produits

Affichage des détails

L'axe X et l'axe Z sont dotés de glissades linéaires à haute rigidité avec une envergure de voie calculée de manière optimale, offrant une faible résistance, une grande précision et des vitesses allant jusqu'à 22 m/min.Cela améliore l'efficacité du travail et réduit le temps de traitement. Système de réglage de l'axe Y de la machine à tour vertical CNC 3

Le système de transmission de la machine utilise une boule de haute précisionDes vis et des rouleaux à haute rigidité. Système de réglage de l'axe Y de la machine à tour vertical CNC 4

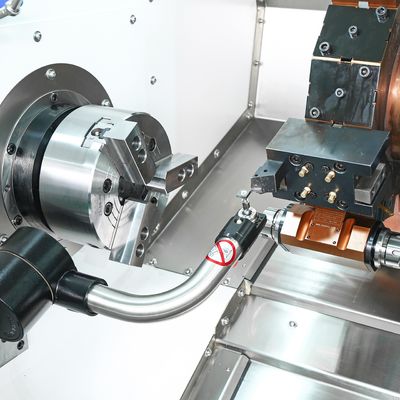

La tourelle d'outil entraîné peut effectuer divers usinagesDes opérations telles que le forage, le fraisage et le tapage, ce qui signifie qu'une seule machine peut effectuer plusieurs types de tâches,amélioration de la souplesse et de l'autonomie de la machine.Le touret de tournevis améliore considérablement l'efficacité et la qualité de l'usinage du tour en fournissant des capacités d'usinage multifonctionnellesIl s'agit d'un élément indispensable et important de la fabrication de précision moderne. Système de réglage de l'axe Y de la machine à tour vertical CNC 5

Nos tours à tourelle CNC sont équipées d'une grande variété de broches mécaniques au choix. Ces broches sont remarquables pour leur rigidité élevée, leur bruit et leurs vibrations minimes, et, surtout,La capacité à effectuer des opérations de haute précisionLa précision du mouvement et la robustesse des composants de la broche jouent un rôle essentiel dans la définition de la qualité du traitement et de l'efficacité des opérations de découpe.
Les roulements NSK de super-précision, dotés d'une grande précision de fonctionnement, de capacités de vitesse rapide et d'une précision exceptionnelle, conviennent idéalement aux unités à broche des machines-outils.Ces roulements sont spécialement conçus pour réduire le bruitLes vibrations et la production de chaleur améliorent les performances.
En outre,le fuseau électrique peut être sélectionné.Les avantages d'un fuseau électrique comprennent une vitesse élevée,une précision élevée,une large gamme de variation de vitesse,une rigidité élevée,un contrôle précis,une précision de l'écoulement de l'eau,une précision élevée et une précision élevée.économie d'énergie et protection de l'environnementLa machine-outil a des avantages significatifs en termes d'efficacité, de précision et de qualité.Il est largement utilisé dans la fabrication moderne..
